10.6.3. Устройства разгрузочные передвижные

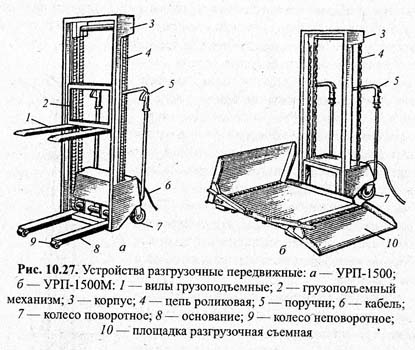

Такие устройства (УРП-1500, УРП-1500М) предназначены для погрузки и выгрузки тары-оборудования из кузова автомобиля без грузоподъемного борта, ее перемещения на небольшие расстояния и штабелирования. Передвижное разгрузочное устройство (рис. 10.27) состоит из корпуса с поручнями для перемещения вручную, двух поворотных и двух неноворотных колес, электропривода, подключаемого к трехфазной электросети, электроприборов и грузоподъемного механизма с вилочным захватом или съемной площадкой.

Управляют грузоподъемным механизмом при помощи кнопочного поста с кнопками «Вверх», «Вниз» или «Стоп». Высота подъема груза — до 1,5 м, грузоподъемность — 450 кг. Устройство УПР-1500М комплектуют съемной площадкой для погрузки-разгрузки тары-оборудования на колесах.

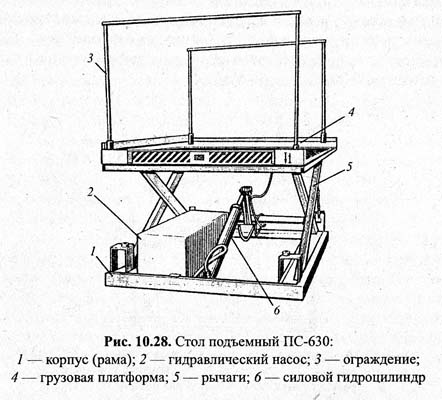

Столы подъемные ПС-630 предназначены для погрузки и разгрузки тарно-штучных грузов, поддонов с грузами и тары-оборудования в магазинах и на складах, не имеющих грузовых рам. Подъемный стол (рис. 10.28) состоит из корпуса (рамы), грузовой платформы с ограждениями и подъемного механизма.

Подъемный механизм состоит из гидронасоса, приводимого в действие электроприводом, силового гидроцилиндра, системы рычагов и электроприборов: кнопочного поста, конечного выключателя и др. Кнопочный пост, служащий для управления столом, можно подвесить в любом удобном для работы месте. Конечный выключатель ограничивает ход платформы.

Подъемный стол устанавливают стационарно в приямке. В нерабочем положении его грузовая платформа находится на одном уровне с поверхностью земли. Перед подходом автомашины с грузом включают подъемный стол. При этом гидронасос создает давление в силовом гидроцилиндре, который через систему рычагов поднимает платформу до уровня кузова автомашины. После загрузки платформу опускают и грузы доставляют в магазин. Подъемный стол рассчитан на подъем и опускание грузов массой до 630 кг на высоту до 1,45 м.

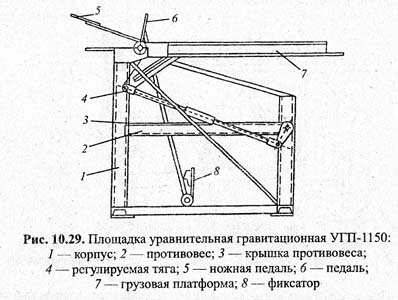

Площадки уравнительные гравитационные УГП-1150 применяют для погрузки и разгрузки автомашин. Уравнительная площадка образует рабочий настил между рамой складского помещения и кузовом автомашины. Уравнительная площадка (рис. 10.29) состоит из корпуса и грузовой платформы, которая с помощью рычагов и тяг связана с противовесом.

Перед подходом автомашины грузовую платформу поднимают в крайнее верхнее положение с помощью педали. При этом платформа надежно запирается фиксатором. После подачи автомашины к уравнительной площадке нажимают на педаль. Грузовая плат-форма плавно опускается на пол кузова автомашины. Обслуживает уравнительную площадку один человек. Грузоподъемность уравнительной площадки — 3000 кг. Высота платформы от основания фундамента — 1150 мм. При необходимости уравнительную площадку перемещают вдоль погрузочной рампы с помощью электропогрузчика.
